02/12/2025

Giải pháp cô cạn mẫu thể tích lớn - thiết bị bay hơi dung môi đa vị trí trí với năng suất lớn hơn máy cô quay chân không

So sánh chi tiết 3 model thiết bị bay hơi đa vị trí S-EVAP-KD, S-EVAP-RB và S-EVAP+. Phân tích công nghệ bay hơi, dung tích mẫu, điều khiển nhiệt độ, tính năng KD và hướng dẫn chọn đúng model cho từng loại dung môi và ứng dụng phòng lab.

TÓM TẮT

1. So sánh chi tiết 3 model đại diện các dòng thiết bị bay hơi đa vị trí

2. Phân tích chi tiết khác biệt

2.1. Công nghệ bay hơi dung môi

2.2. Dung tích mẫu

2.3. Điều khiển nhiệt độ và kích thước

2.4. Tính năng đặc biệt (KD)

2.5. Vì sao model S-EVAP-KD và S-EVAP-RB nhiệt độ gia nhiệt đến 100oC nhưng chỉ nên cô cạn dung môi có độ sôi tối đa 65oC?

2.6. Khi nào thì nên chọn thiết bị bay hơi dung môi S-EVAP-KD với phương pháp Kuderna - Danish

CHI TIẾT

Với các mẫu thể tích lớn, sử dụng phương pháp thổi khí nitrogen trong các thiết bị bay hơi dung môi không còn phù hợp. Nếu sử dụng máy cô quay chân không truyền thống, thì không được tối ưu hóa thời gian, sẽ làm tốt rất nhiều công chờ đợi của kỹ thuật viên. Vậy nên, hãng Organomation thiết kế các dòng thiết bị bay hơi đa vị trí nhằm tiết kiệm thời gian và chi phí vận hành cho các phòng thí nghiệm

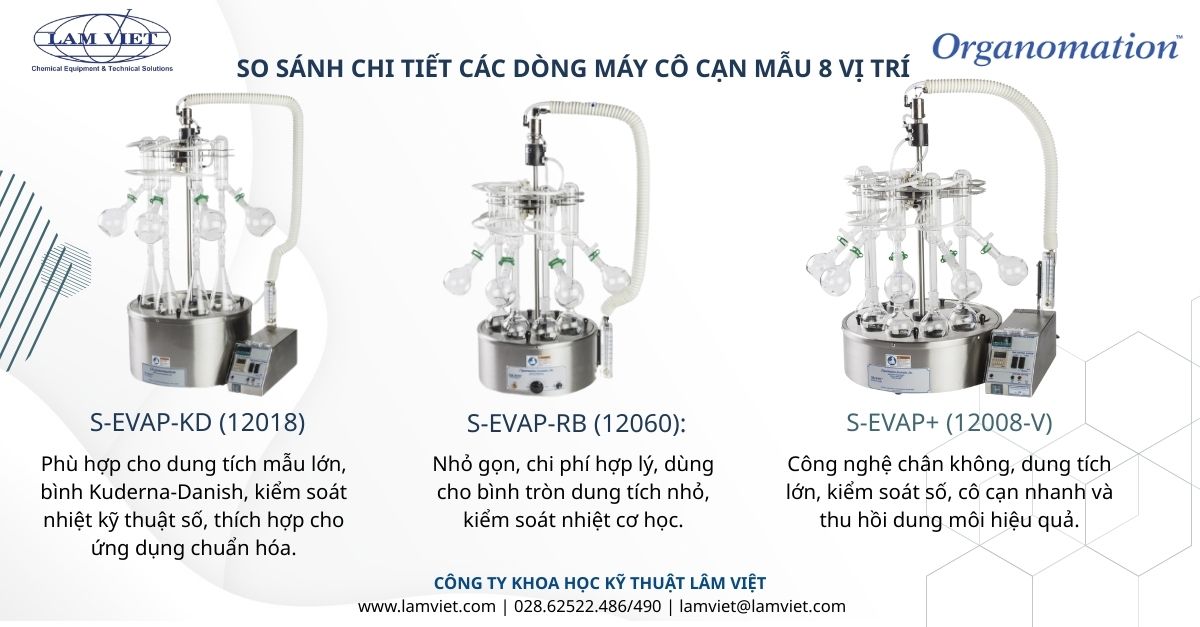

1. So sánh chi tiết 3 model đại diện các dòng thiết bị bay hơi đa vị trí1.

Dưới đây là so sánh chi tiết về các cấu hình 8 vị trí mẫu của ba dòng máy cô cạn mẫu S-EVAP-KD, S-EVAP-RB, và S-EVAP+ Vacuum Evaporator.

Đặc điểm So sánh	S-EVAP-KD	S-EVAP-RB	S-EVAP+
Số vị trí	8 vị trí	8 vị trí	8 vị trí
Công nghệ cô cạn	Nhiệt độ khí quyển	Nhiệt độ khí quyển	Nhiệt kết hợp chân không
Giới hạn nhiệt độ sôi	Lên đến 65 °C	Lên đến 65 °C	Dưới 115 °C
Nhiệt độ	30-100 °C	30-100 °C	30-100 °C
Ứng dụng	Kuderna-Danish Flasks	Round Flasks	Round Flasks
Bể điều nhiệt	Bồn sâu	Bồn nông	Bồn nông
Thu hồi dung môi	Có	Có	Có
Dung tích mẫu tối đa	500 mL mỗi vị trí	250 mL mỗi vị trí	500 mL mỗi vị trí
Loại bình mẫu	Kuderna-Danish, 500 mL	250 mL đáy tròn hoặc phẳng	500 mL đáy tròn hoặc phẳng
Kiểm soát nhiệt độ	Kỹ thuật số	Cơ học	Kỹ thuật số
Kích thước tổng thể (C x S x R)	39 in (99 cm)	30 in (76 cm)	30 in (76 cm)



2. Phân tích chi tiết khác biệt

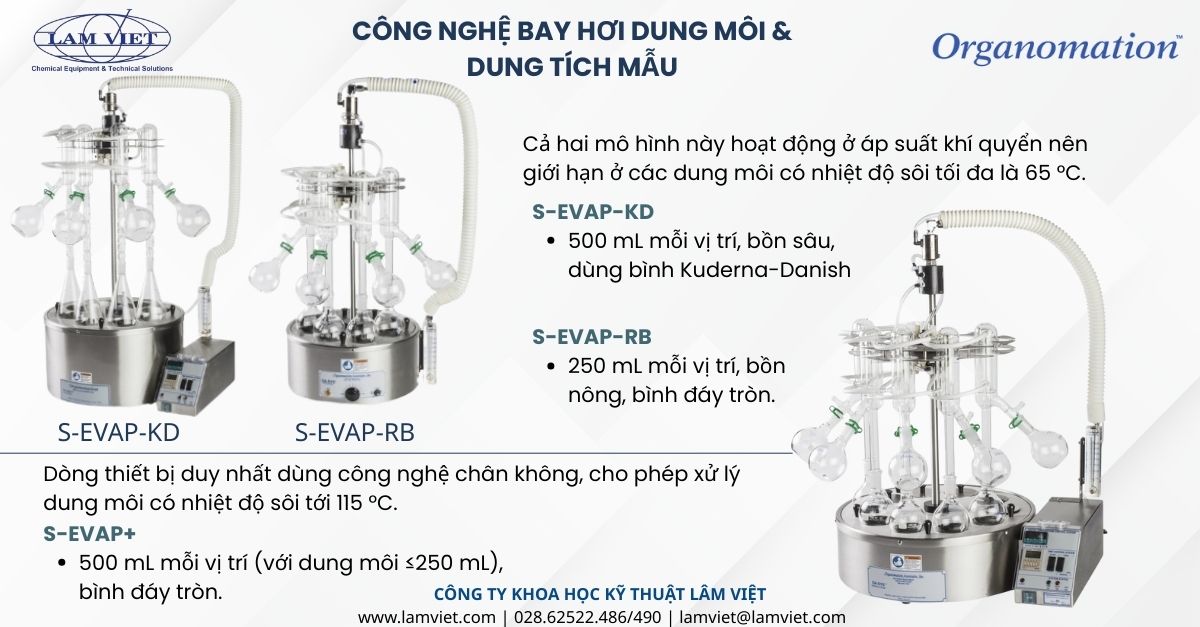

2.1. Công nghệ bay hơi dung môi

• S-EVAP+ (12008-V): Đây là mô hình duy nhất trong ba mô hình 8 vị trí sử dụng công nghệ chân không. Việc tích hợp chân không cho phép nó xử lý các dung môi có nhiệt độ sôi cao hơn đáng kể, lên tới 115 °C.

• S-EVAP-KD (12018) và S-EVAP-RB (12060): Cả hai mô hình này hoạt động ở áp suất khí quyển nên giới hạn ở các dung môi có nhiệt độ sôi tối đa là 65 °C.

2.2. Dung tích mẫu

• S-EVAP-KD 8 vị trí là mô hình lớn nhất về thể tích mẫu, có thể xử lý tối đa 500 mL mỗi vị trí. Nó sử dụng hệ thống bồn sâu và dụng cụ thủy tinh Kuderna-Danish chuyên biệt.

• S-EVAP-RB 8 vị trí có dung tích mẫu tiêu chuẩn nhỏ nhất, chỉ 250 mL mỗi vị trí. Nó sử dụng hệ thống bồn nông và bình đáy tròn.

• S-EVAP+ 8 vị trí xử lý bình đáy tròn và có thể xử lý dung tích mẫu lên tới 500 mL (với 250 mL dung môi trở xuống).

2.3. Điều khiển nhiệt độ và kích thước

• S-EVAP-RB là mô hình duy nhất trong ba cấu hình này được liệt kê sử dụng Bộ điều chỉnh Nhiệt Cơ học (Mechanical Thermostat).

• S-EVAP-KD và S-EVAP+ đều sử dụng điều khiển Kỹ thuật số Điện tử

Do sử dụng bồn sâu, S-EVAP-KD có chiều cao tổng thể lớn hơn đáng kể (39 inch) so với S-EVAP-RB và S-EVAP+  - cả hai đều có chiều cao 30 inch.

2.4. Tính năng đặc biệt (KD)

• S-EVAP-KD có các tính năng độc đáo để bảo vệ mẫu nhạy cảm, bao gồm việc sử dụng bồn nước (gentler concentration) và ống cô đặc đầu cách nhiệt chân không (vacuum insulated concentrator tubes). Nó cũng hỗ trợ cả thu hồi dung môi riêng lẻ và thu hồi dung môi tập trung (Central Solvent Collection).

2.5. Vì sao model S-EVAP-KD và S-EVAP-RB nhiệt độ gia nhiệt đến 100oC nhưng chỉ nên cô cạn dung môi có độ sôi tối đa 65oC?

Vì đây là phạm vi hoạt động của bồn nước gia nhiệt (bath temperature range) và giới hạn nhiệt độ sôi của dung môi (maximum recommended boiling point) mà máy có thể bay hơi hiệu quả trong điều kiện tiêu chuẩn.

Giới hạn 65oC không phải là giới hạn về khả năng gia nhiệt của máy, mà là giới hạn về khả năng cô đặc/thu hồi dung môi hiệu quả trong điều kiện áp suất khí quyển của thiết kế S-EVAP-KD và S-EVAP-RB, còn các dung môi có nhiệt độ sôi cao hơn 65oC bị suy giảm

Nếu mẫu có chứa dung môi với nhiệt độ sối lớn hơn 65oC thì dòng thiết bị bay hơi dung môi S-EVAP+ Vacuum là sự lựa chọn phù hợp nhất

• S-EVAP+ có cùng phạm vi nhiệt độ bồn là 30 - 100oC.

• Tuy nhiên, S-EVAP+ được thiết kế đặc biệt để xử lý các dung môi có nhiệt độ sôi dưới 115oC

• S-EVAP+ đạt được khả năng này bằng cách kết hợp công nghệ chân không (vacuum technology).

2.6. Khi nào thì nên chọn thiết bị bay hơi dung môi S-EVAP-KD với phương pháp Kuderna - Danish

Phương pháp bay hơi dung môi sử dụng bình Kuderna-Danish là một phương pháp được sử dụng rộng rãi để giữ lại các chất phân tích bán bay hơi trong quá trình cô đặc và có thể kết hợp với dụng cụ thủy tinh thu hồi dung môi để thu hồi dung môi đã bay hơi. Quy trình bắt đầu bằng cách đun nóng bình dung môi đến điểm sôi. Hơi dung môi trào ngược trong cột Snyder, là một mảnh thủy tinh chứa các viên bi thủy tinh rỗng bên trong. Khi hơi dung môi di chuyển lên cột Snyder, nó ngưng tụ và bay hơi trên các viên bi thủy tinh này, làm tăng khả năng giữ lại các chất phân tích bán bay hơi. Hơi dung môi dễ bay hơi hơn tiếp tục đi lên bộ ngưng tụ, trong khi các chất phân tích ít bay hơi hơn trở lại bình đun sôi. Quá trình này tiếp tục lặp lại cho đến khi toàn bộ hoặc hầu hết hơi dung môi đã đi qua cột Snyder và vào môi trường hoặc tủ hút. Chất phân tích cô đặc sau đó được giữ lại trong bình đun sôi dưới cùng. Một số thiết bị Kuderna-Danish cũng bao gồm bộ ngưng tụ Hopkins tùy chọn để thu hồi dung môi.

Phương pháp bay hơi sử dụng bình Kuderna-Danish được khuyến nghị mạnh mẽ khi sử dụng với các chất phân tích bán bay hơi. Việc sử dụng cột Snyder và ngưng tụ lặp lại cho phép thu hồi cao các chất phân tích này từ dung môi dễ bay hơi hơn. Bình Kuderna-Danish thường có dung tích từ 250 mL đến 1 L và chỉ nên được đổ đầy tới 40-60% dung tích. Do đó, kích thước mẫu được khuyến nghị cho quá trình bay hơi KD là ~50 mL đến 500 mL. Thời gian bay hơi trung bình cho mẫu 200 mL là từ 10-15 phút.  Một hạn chế khi bay hơi bằng bình KD là rất khó để đạt đến điểm cuối chính xác (ví dụ: chính xác 1 mL). Nếu cần điểm cuối chính xác, nên chuyển ống cô đặc sang thiết bị bay hơi thổi đáy hoặc phương pháp bay hơi thể tích nhỏ khác để cô đặc cuối cùng, được kiểm soát.

Xem thêm bài viết liên quan: So sánh thiết bị thổi khí Nitrogen bay hơi dung môi Multivap và Microvap thương hiệu Organomation

-------------------------------
